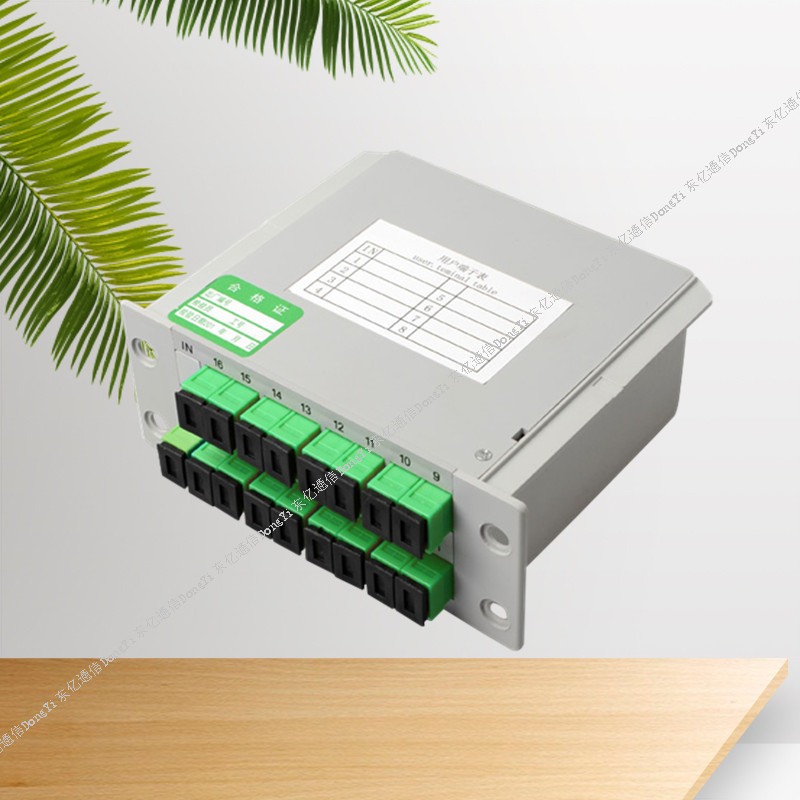

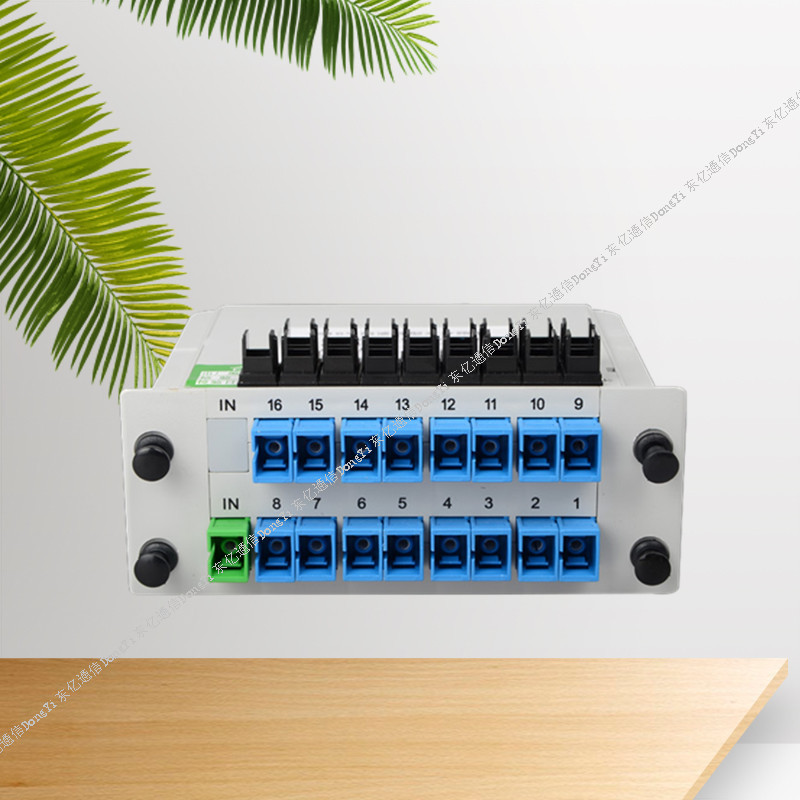

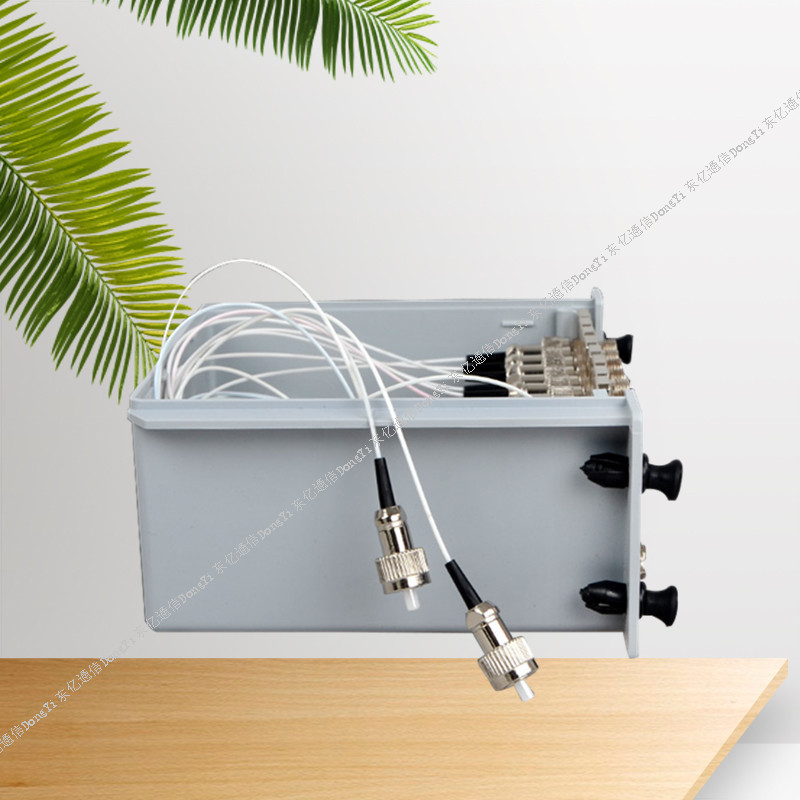

广电级1分16光分路器优质工厂供应以上三种参数各有特点,ESR适于度量零星误码,SESR适于度量很大的突发性误码,而BBER则大体上反映了系统的背景误码。经验表明,上述三种参数中SESR严,BBER松。大多数情况下,只要通道满足了SESR和ESR指标,BBER指标也可以满足。上述误码性能参数的评价中,都是在可用时间内的计算结果,因为只有在通道处于可用状态时才有意义。即扣除了不可用时间。广电级1分16光分路器优质工厂供应可用时间是测试时间扣除其间的不可用时间,所谓的不可用时间,TUT规定当连续10s都是SES时,不可用时间开始(即不可用时间包含这10s);当连10s都未检测到SES时,不可用时间结束(即不可用时间扣除这10s)。2)误码性能规范全程误码指标:由假设参考通道(HRP)模型可知,长的假设参考数字通道为27500km,其全程端到端的误码特性应满足表781所示的要求。

PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

1．光分路器的分光原理

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

2．光分路器的常用技术指标（1） 插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

（2） 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1N单模标准型光分路器附加损耗如下表所示：

分路数 2 3 4 5 6 7 8 9 10 11 12 16

附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

（3） 分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。

（4） 隔离度。

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。

另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性*取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。

此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

​

从参数定义可知,测量参数的准与测请时间有关,TUT建议的测量时间为一个月。第7幸SDH技米文献3.漂移性能所请漂移是指数字信号的特定时刻(例如佳抽样时刻)相对于其理想参考时间位置长时间偏移。所谓长时间是指变化频率低于10Hz的相位变化。它与抖动相比,无论是从产生机理、本身特性以及对网络的影响均不相同。引起漂移的主要因素有以下几个方面1)指针调整引起抖动和漂移在SDH中,由于引入了指针调整技术对频率和相位进行校准,而指针调整是按字节进行的,由此而产生的相位跃变在SDH/PDH边界将产生很大的抖动和漂移2)时钟系统引起漂移在SDH网中,通常采用主从同步方式,每一级时钟都与其上一级时钟同步,终跟进基准主时钟,由于时钟电路老化和受环境温度等因素影响,将引入一定的漂移3)传输系统引入的漂移传输系统引人的漂移主要指​
