360芯光纤总配线架规格齐全另一方面,随着技术的进步和大规模产业的形成,光纤价格不断下降,应用范围不断扩大:从初期的本地电话网的局间中继线到长途干线进一步延伸到用户接入网,从到有线电视(CATv),从单一类型信息的传输到多种业务的传输360芯光纤总配线架规格齐全目前光纤已成为信息宽带传输的主要媒质,光纤通信系统将成为未来信息基础设施的支柱。在许多发达,生产光纤通信产品的行业已在国民经济中占重要地位。根据资料,仅光缆产品一项(约占整个光纤通信产品的一半),1995年在世界市场销售额达80亿美元2000年达180亿美元,5年中复合年增长率(CAGR)为17.6%。世界成缆光纤市场销售量,1994年为1810×104km,2001年为6570×104km,7年中CAGR为20%,每年数据光发射机的功能是把输入电信号转换为光信号,并用耦合技术把光信号大限度地入光纤线路,光发射机光源、驱动器和调制器组成,光源是光发射机的核心。

机柜尺寸：

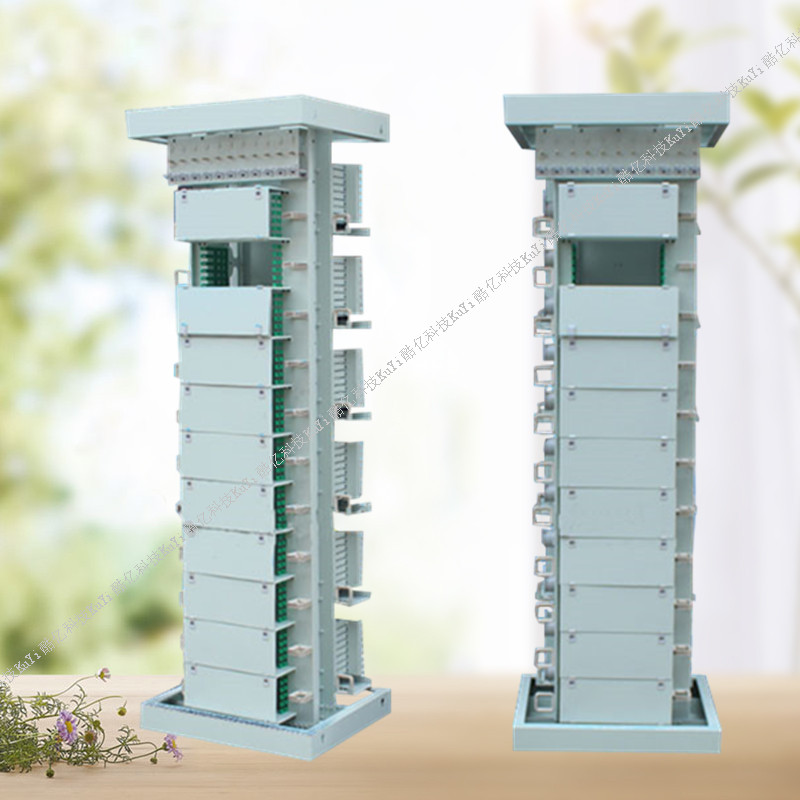

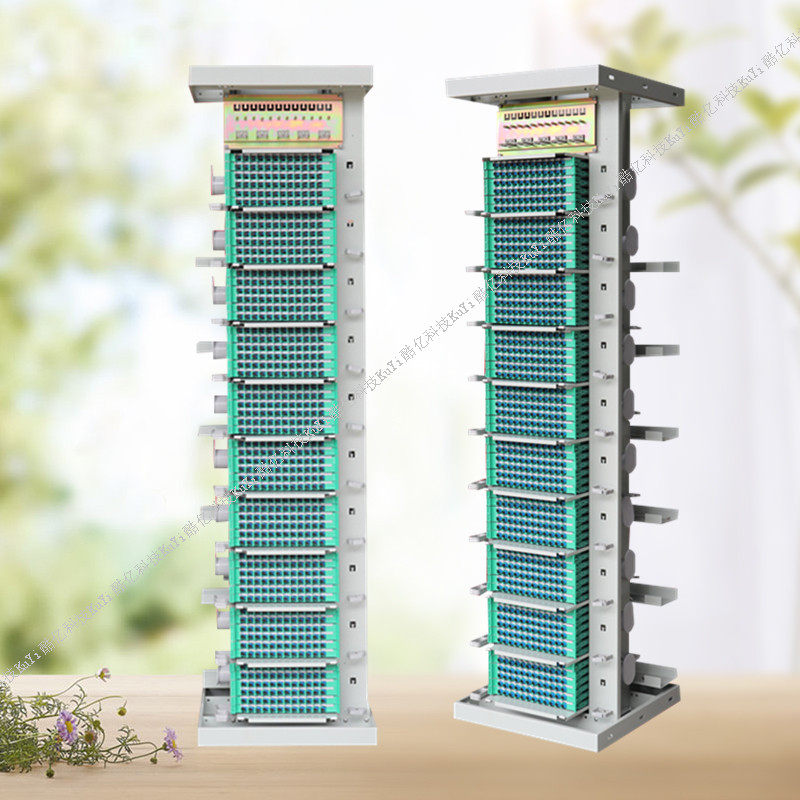

双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。

288芯光纤总配线架购方便价便宜主要特点

1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯

2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理

3.可定制跳纤长度，减少光纤冗余和缠绕

4.有预留测试端口

5.正面为线路侧（直列），背面为设备侧（横列）

6.设备侧配线面板采用旋转结构，维护方便

7.跳线路由采用直放式，无需穿叉走纤，操作方便

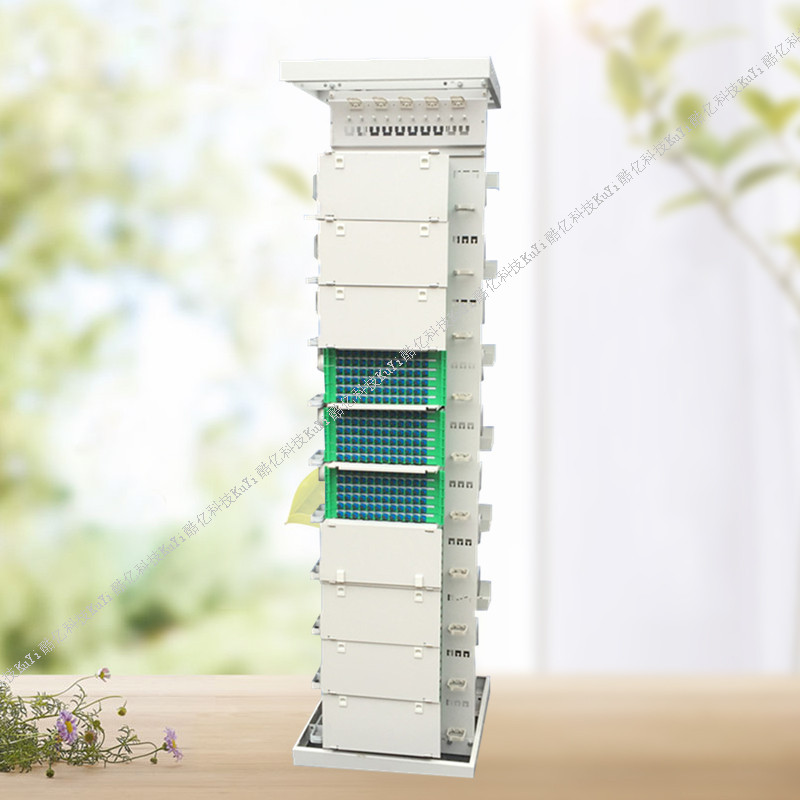

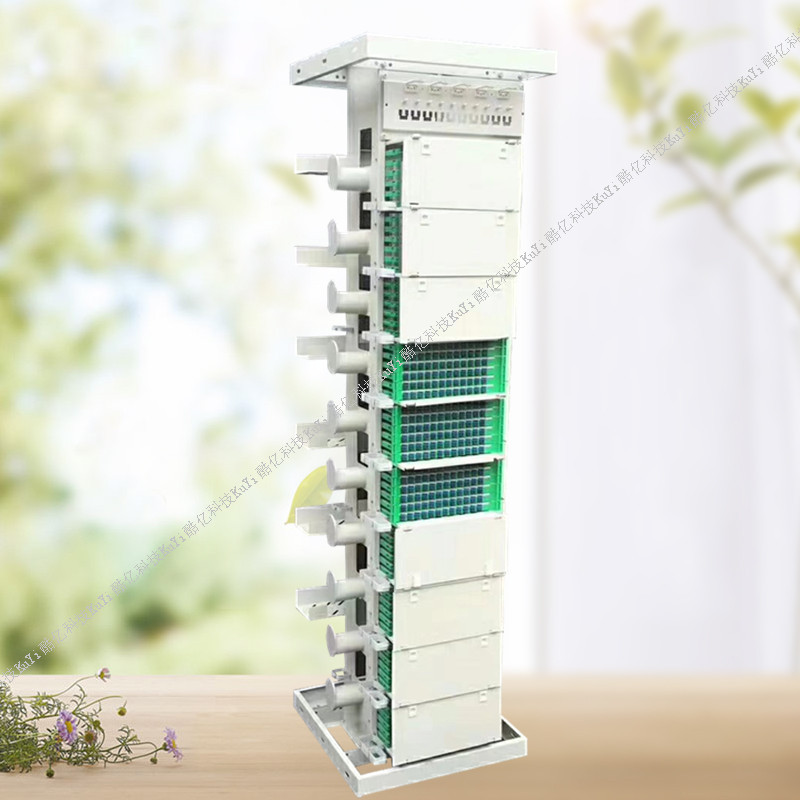

光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。

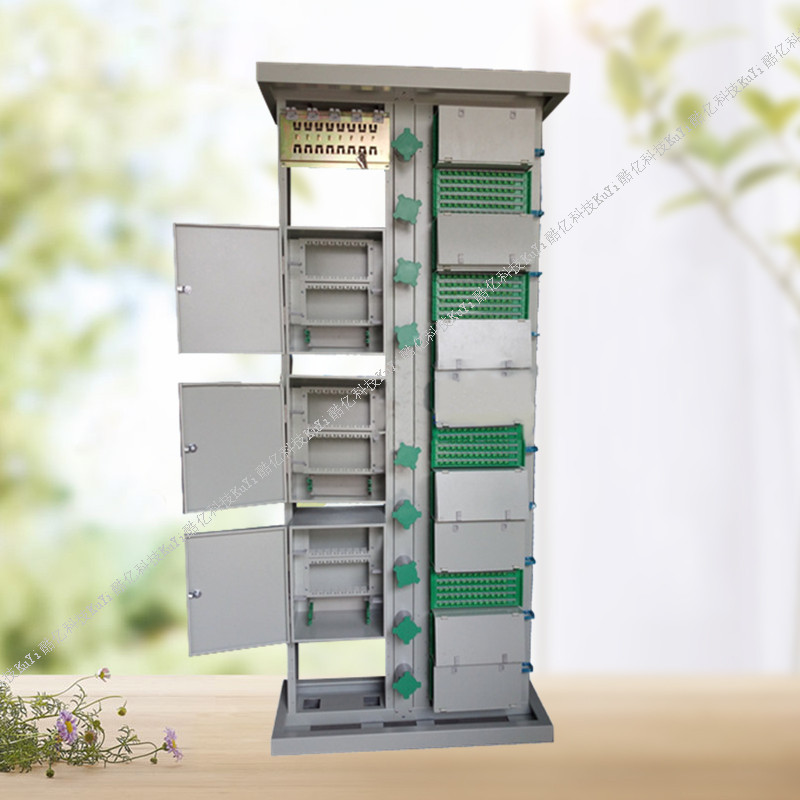

产品并架

主要特点：

• 前后操作方式，可多台并架使用；
• 设有分支光缆存储装置，可存储分支光缆余长；
• 跳纤可定长，架内跳纤可定长为2 米、3 米、4 米；
• 应用范围：适用于引入光缆在2000 芯以上的大型模块局、中心机房。

ODF光纤配线架的外观结构是怎么样的？

1、机架结构形式：1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度选用120mm的整数倍，深度选用300mm、450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。2、机械活动部分：机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。3、引入光缆弯曲半径:引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。4、机架结构:结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。5、保护套、衬垫及纤芯和尾纤弯曲半径:光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。6、机架的表面:涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。7、结构装置上的文字、图形、符号和标志:结构装置上的文字、图形、符号和标志应清晰、完整、无误。

9、ODF光纤配线架的定义是什么？

用于终端用户线或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。光纤配线架是光传输系统中的一个重要配套设备，用于光缆终端光纤熔接、光连接器的调节、多余尾纤的存储及光缆保护等功能，它对于光纤通信网络安全运行和灵活运用有这重要的作用。　　光纤配线架主要分为12口光纤配线架，24口光纤配线架，48口光纤配线架，72口光纤配线架，96口光纤配线架，144口光纤配线架。光纤配线架在光网络传输中主要起着熔接，固定，调配等功能，光纤配线架可以分为12口，24口，48口，72口，96口等种类，在弱电项目中需要先确定光纤熔接的芯数，然后在选择合适光纤配线架。

10、ODF光纤配线架的主要分类有哪些？

1、单元式：单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。2、抽屉式：抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供大的便利。这种机架是目前多的一种形式。3、模块式：模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可​

光发射机的性能基本上取决于光源的特性,对光源的要求是输出光功率足够大,调制频率足够高,光谱(谱线)宽度和光束发散角尽可能小,输出功率和波长稳定,器件寿命长。目前使用的石英光纤有多模光纤和单模光纤,单模光纤的传输特性比多模光纤好。目前广泛使用的光源有半导体发光二较管(LED)和半导体激光二较管(或称激光器)(LD),以及谱线宽度很小的动态单纵模分布反馈(DFB激光器。有些场合也使用固体激光器,例如大功率的掺钕钇铝石榴石(Nd:YAG)激光器。光发射机把电信号转换为光信号的过程(常简称为电/光或E/O转换),是通过电信号对光的调制而实现的。目前有直接调制和间接调制(或称外调制)两种调制方案直接调制是用电信号直接调制半导体激光器或发光二较管的驱动电流,使输出光随电信号变化而实现的。
