光缆机柜配线架MDF总配线架配线系列（MDF）:MDF（100回线保安接线排，100回线外线模快、MDF（128回线测试接线排，128回线内线模块）、MDF（25回线保安接线排，25回线外线模块）、MDF（32回线测试接线排，32回线内线模块）、MDF（10回线保安接线排，10回线外线模块）、MDF（16回线测试接线排，16回线内线模块）。光缆机柜配线架12芯FC束状尾纤/带状尾纤（APC/UPC/PC级别）12芯一体化模块/熔纤盘/法兰盘。12芯SC束状尾纤/带状尾纤（APC/UPC/PC级别）12芯一体化模块/熔纤盘/法兰盘。

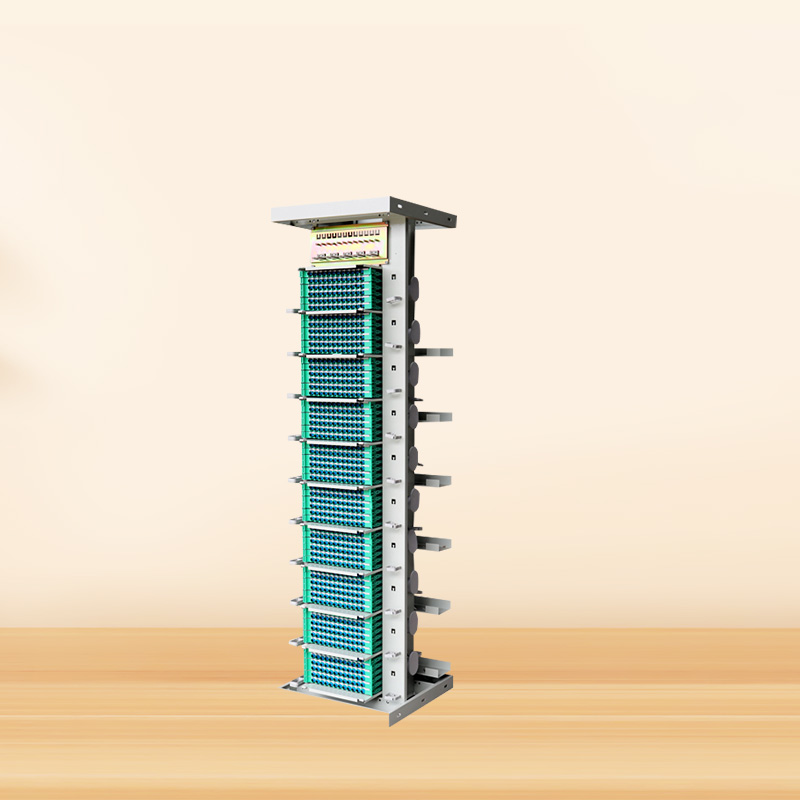

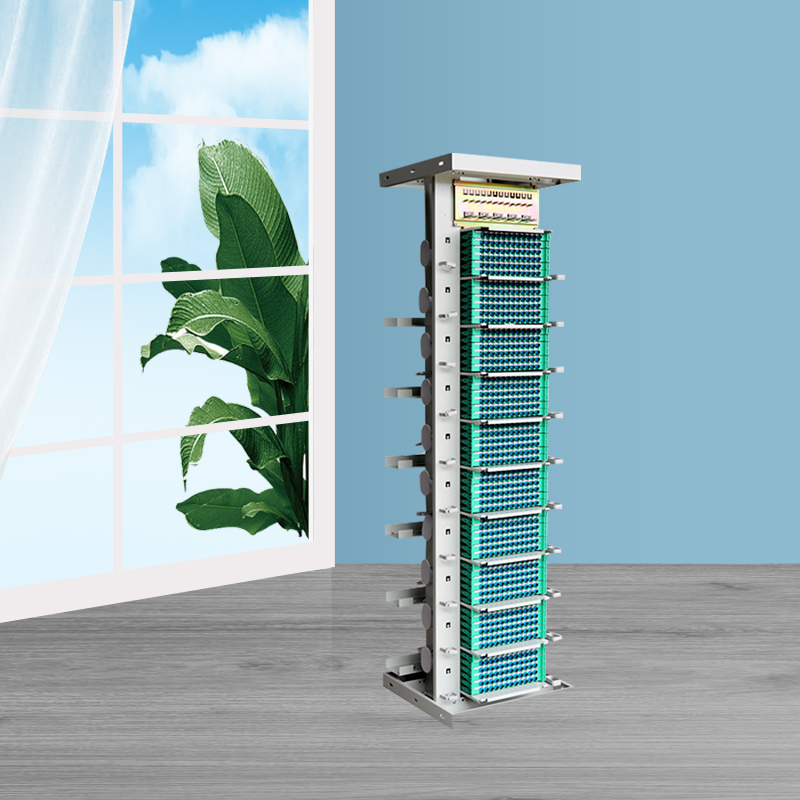

MODF光纤总配线架又称为开放式光纤总配线架,型号有:288芯576芯720芯864芯.GPX型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。
机柜尺寸：
序 号 | 型 号 | 机架容量 | 结构尺寸（mm） | 备注 |
1 | HDGPXSAⅠ | 内线大容量768芯，外线大容量720芯 | 2600×840×600 |
|
2 | HDGPXSAⅡ | 内线大容量576芯，外线大容量648芯 | 2200×840×600 |
|
3 | HDGPXSAⅢ | 内线大容量480芯，外线大容量576芯 | 2000×840×600 |
|
4 | HDGPXSBⅠ | 内线大容量864芯，外线大容量792芯 | 2600×840×600 |
|
5 | HDGPXSBⅡ | 内线大容量672芯，外线大容量648芯 | 2200×840×600 |
|
6 | HDGPXSBⅢ | 内线大容量576芯，外线大容量576芯 | 2000×840×600 |
|
双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。
主要特点
1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯
2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理
3.可定制跳纤长度，减少光纤冗余和缠绕
4.有预留测试端口
5.正面为线路侧（直列），背面为设备侧（横列）
6.设备侧配线面板采用旋转结构，维护方便
7.跳线路由采用直放式，无需穿叉走纤，操作方便
光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。

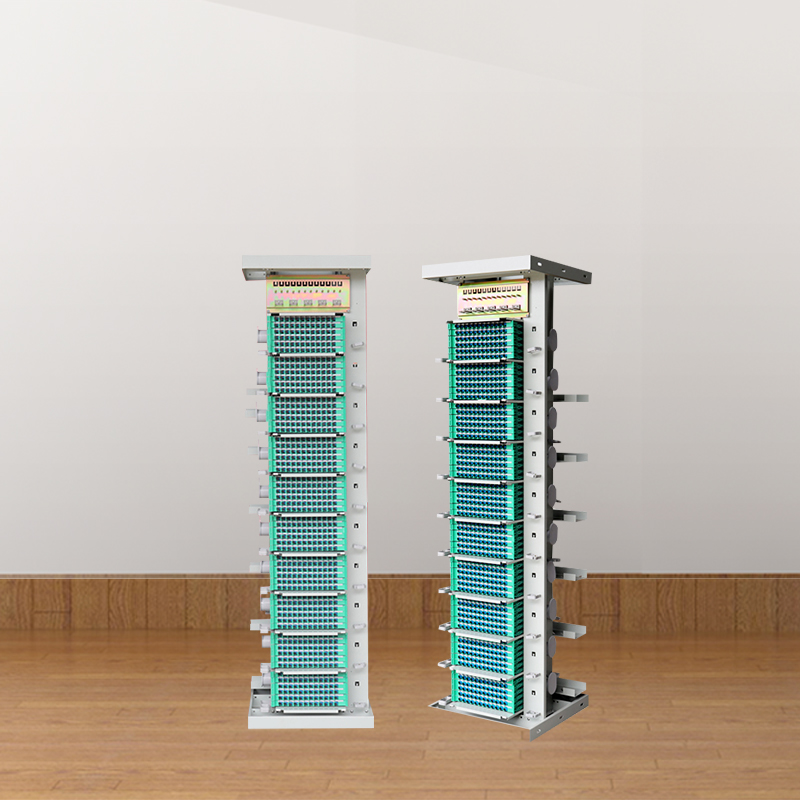

产品并架
主要特点：
• 前后操作方式，可多台并架使用；
• 设有分支光缆存储装置，可存储分支光缆余长；
• 跳纤可定长，架内跳纤可定长为2 米、3 米、4 米；
• 应用范围：适用于引入光缆在2000 芯以上的大型模块局、中心机房。
配线架高度标准一般有2.2米，2.6米，3米，3.7米。容量标准为1200L，1800L,2400L,5000L,6000L.另外也有小型单面配线架，壁挂式配线箱。这些配线架占用机房空间小，但容量小，扩容不方便。总配线架的作用是连接普天电缆、传输低频音频信号或XDSL信号，并可以测试以上信号，进行过压过流防护从而保护交换机，并声光告警通知值班人员。在选择配线架时首先根据机房的高度和设计的容量来选择所需要规格配线架。如果设计上走线没在机房高度基础上减去走线架高度才配线架上限高度。
