ONU光纤分线箱*ONU配线箱准用于XPON ODN配线的ONU设备配线箱，用于提供ONU设备的安装、防雷供电、管理引入及熔接、以太网或音频配线等功能，设备具有室内室外多种安装结构可选，箱体具有防尘、散热等功能，室内型提供壁挂与嵌墙两种安装方式，室外型可提供壁挂可落地等多种安装方式，设备具有外形简洁美观、体积适中、功能齐全、管理方便等优特点，适合于家庭室内、楼道内或户外安装使用。ONU光纤分线箱*箱体采用优质冷轧板精制而成，外部静电环氧粉末喷涂处理，美观耐用，防锈性能优异；设备安装采用正面操作，操作和维护方便。

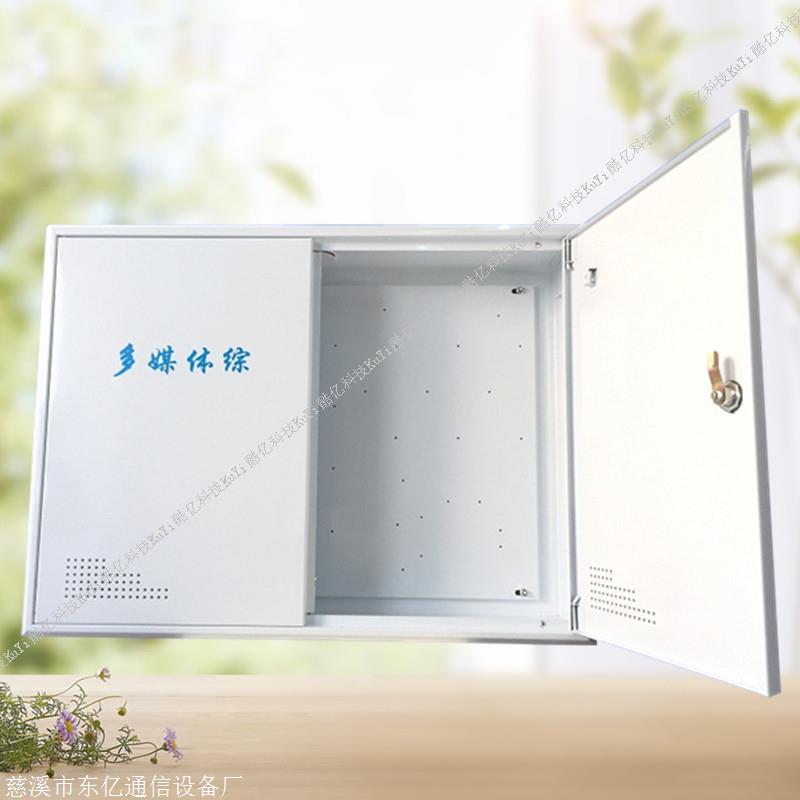

ONU网络箱（壁挂箱）简介：

在PON+LAN或者PON+DSL的建设模式下，需要尽量缩短ONU与用户之间的距离，ONU根据需要可能会放置于楼内或者楼外墙体及楼旁绿化带内。综合信息箱用于提供ONU设备的安装、防雷供电、光缆引入及熔接、以太网或音频配线等功能，设备具有室内室外多种安装结构可选，箱体具有防尘、散热等功能，分为室内型和室外型两种。

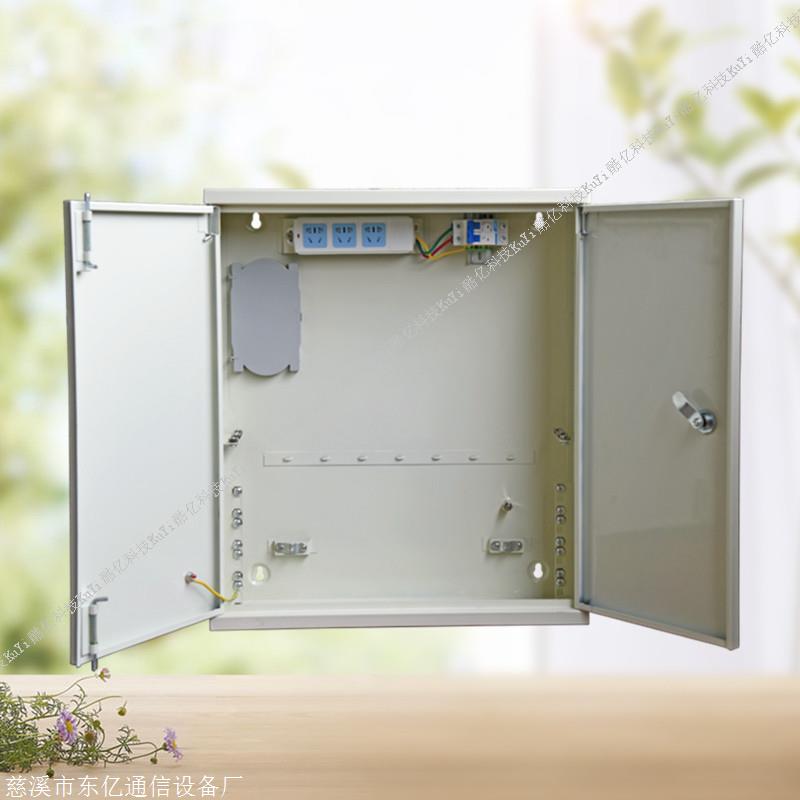

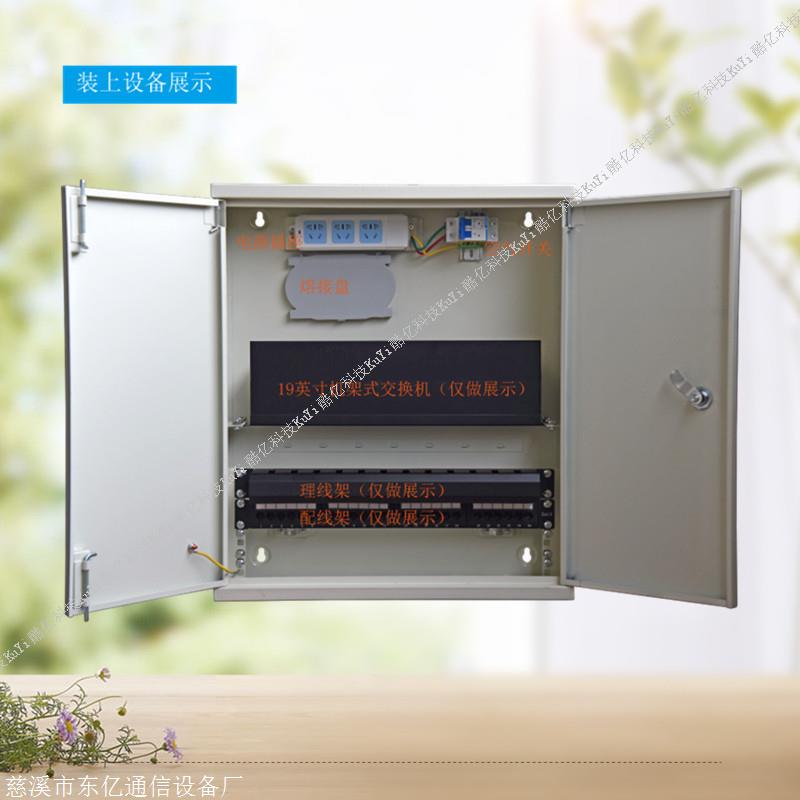

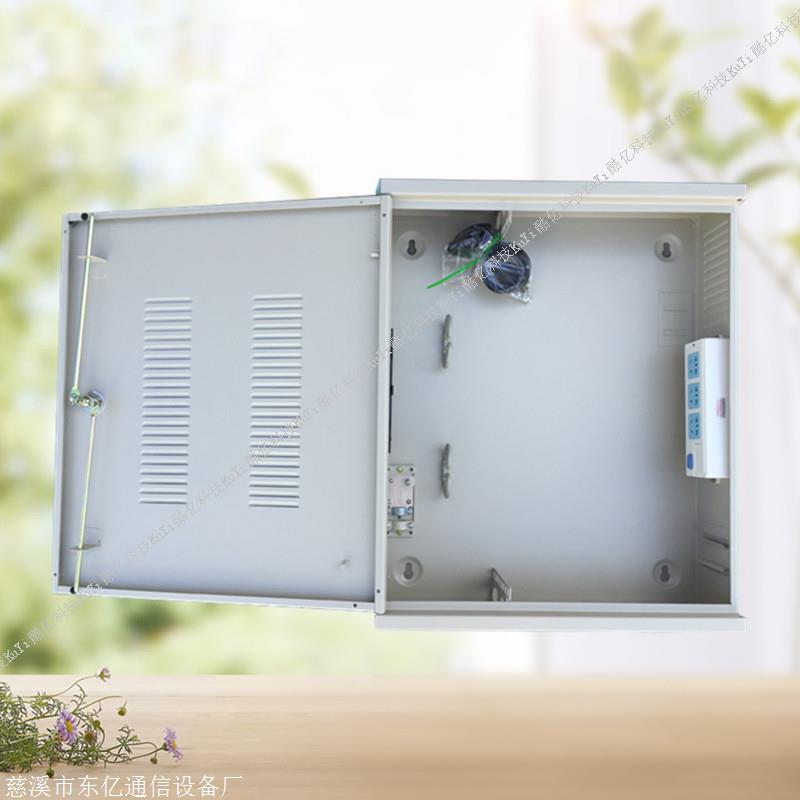

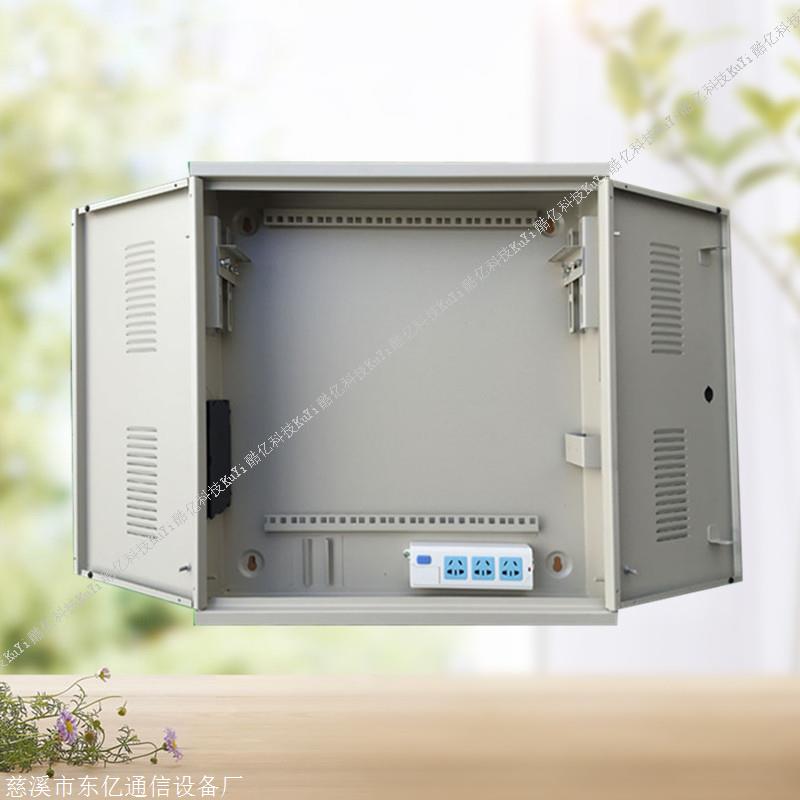

壁挂箱内部结构：信息箱内部结构按照功能划分，总体划分为配电区、光纤熔接区、ONU设备区、配线区四部分，配以相应理线环，便于用户线的管理，强弱电走线通道*隔离。

配电区：配电区建议配置日泰或相同档次的10A 2P空开，便于外电引入；维护插座1个（含三孔插座三个），可以方便现场外接设备的供电。若为室外机柜，还需单独增配防雷模块。

要求用户综合信息箱内，须设置接地排、引入电源处须装有浪涌保护器。

用户综合信息箱体内安装的配线模块及ONU设备须接地。

光纤熔接区：为节省信息箱内部空间，光纤熔接区设计需计算位置，也可安装在信息箱内部侧板上，不影响其它走线通道；光纤熔接区由光纤固定架、熔纤盘及尾纤盘纤柱三部分组成。光纤固定架用于进入信息箱的光纤加强芯固定和光纤紧固，一般为8芯光缆。熔纤盘用于入箱光纤与跳纤熔接。盘纤轮用于盘整多余的跳纤。光纤熔接单元一般选用6端口ODF一体化模块或者12端口ODF一体化模块。

ONU设备区：ONU设备安装区采用标准19英寸支架设计，ONU设备吊装(或侧装)在支架上面，如安装不稳还可考虑加装加固支架。考虑到各厂商ONU深度存在差异，为保证所有型号ONU能够正常安装，ONU设备区预留深度不低于300mm。

另外，为便于ONU用户线绑扎，在ONU至配线区之间设计理线环若干个。

配线区：按照规划，信息箱内配线区模块分为内线区和外线区，设备侧用户线卡接在内线模块处，用户侧进线卡接在外线模块处，内外线通过跳线连接开通用户。在PON+LAN应用环境下，只需要考虑POTS端口跳线，因此内外线端子需求一样，考虑到端子冗余，可以按设备容量2.5倍配置。跳线模块按照左右或上下分内线、外线排列。从节省空间及成本考虑，建议配置110配线模块（规格有25对、50对、100对、200对等）。在PON+DSL应用环境下，根据现有业界通用做法，内线侧需要端子数量为（设备窄带容量+设备宽带容量2），外线侧端子与设备容量一致，保安单元数量与外线侧端子数量一样。建议配置MDF子架。MDF子架通用模块为内线32线，外线25线；各个厂家也有自己的模块，可以先算出内线、外线端子后再配置MDF模块。
