二进二出立式光缆熔接包工艺图文介绍厂家操作要点有误接头盒密封的操作要点是针对各种接头盒而设置的。就当前江苏省内干线光缆工程使用的接头盒主要有:康宁公司,3M公司和锐侃公司3家。对3家的接头盒,按各厂家说明书介绍的封闭方式操作后,进行接头盒的防水绝缘实验,其结果见表2。从上述实验结果分析,康宁接头盒不能达到防水效果。东亿/酷亿通信技术人员到现场处理该产品光缆接头盒进水问题,结果也没有得到满意的效果。二进二出立式光缆熔接包工艺图文介绍可以说,某些厂家的产品操作说明书有缺陷。2.3密封胶条的质量在接头盒使用说明上已指明“胶条若已变性请勿使用”,而在工程实际中常发现有粘度不够、胶体变硬、部分发黄、延展性差的胶条带被使用,造成光缆接头盒防水性能降低。2.4光缆外护套质量在光缆的运输或施工过程中,常会造成光缆外护层受伤而进水,光缆的对地绝缘下降,使光缆对地绝缘不达标。

标准09型光缆接头盒用于进行光缆接头盒两端的室外光缆接头盒内进行配线、熔接、贮纤，适用于架空、管道人井、直埋和管道敷设的光缆线中的连接及分歧应用，并起到保护接头的作用。具有恢复光缆保护套的完整性和光缆加强构建的机械连续性；提供光缆中金属构件的电气连通、接地或断开；使光缆接头免受环境影响；可安放光纤接头和存储余长光纤等功能。尺寸：461810(CM).

二．功能特点：

 1..盒体由新料ABS注塑成形，有良好的抗碱盐腐蚀、耐老化性能，且表面光洁美观，机械结构牢固，具有顽强的抗野外环境的性能，能抵受剧烈的气候变化和恶劣的工作环境。

 2.适合于带状光缆与普通光缆，盒体内熔接盘可书页式翻转，并留有足够的光纤盘绕曲率半径与空间,对每根光缆、每根光纤均可分开施工。

 3.体积小、容量大、维护方便。

 4.提供可靠的光缆固定及光缆加强芯接地保护装置。

 三．工作条件：

 工作温度：-40℃—+55℃

 相对湿度：≤95%（+40℃）

 大气压力：70kPa—106kPa

四．技术要求：

 1.密闭性能：盒体封闭后，向内充气到（100±5）Pa，浸泡在常温的清水容器中稳定观察15分钟，无气泡逸出。

2.绝缘电阻：金属构件与地之间的绝缘电阻≥2x104ΜΩ

3.耐压：金属构件与地之间在15kV(DC)/ 1min的作用下不击穿，无飞弧。

4,光线盘绕曲率半径：≥40mm，光纤熔接盘内无附加衰耗。

5.拉伸：能承受≥1000N的轴向拉伸力。

6.寿命：大于25年。

 五．产品标准配件：

 光纤热缩管，绝缘胶带1卷，不锈钢螺丝螺帽2对，尼龙扎带8根，

 不锈钢挂钩2个，内六角扳手1个，定位圈大、中、小各4个

 六．其他
盘片容量：12芯/24芯
包装：中性纸箱，6个/箱
原材料：新料ABS

规格：2进2出；

适用范围：架空、地理、管道

 简介

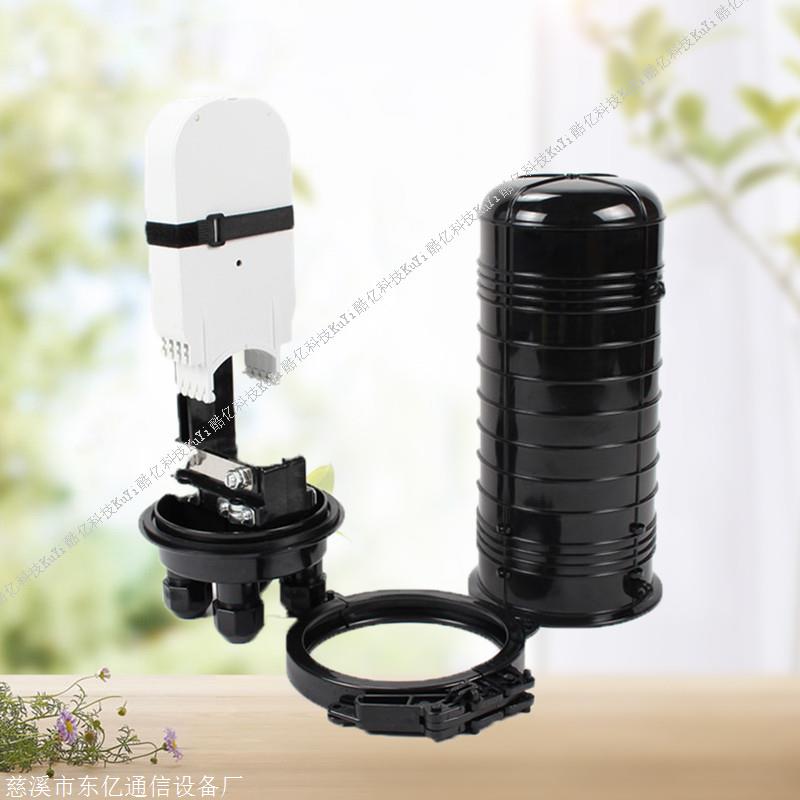

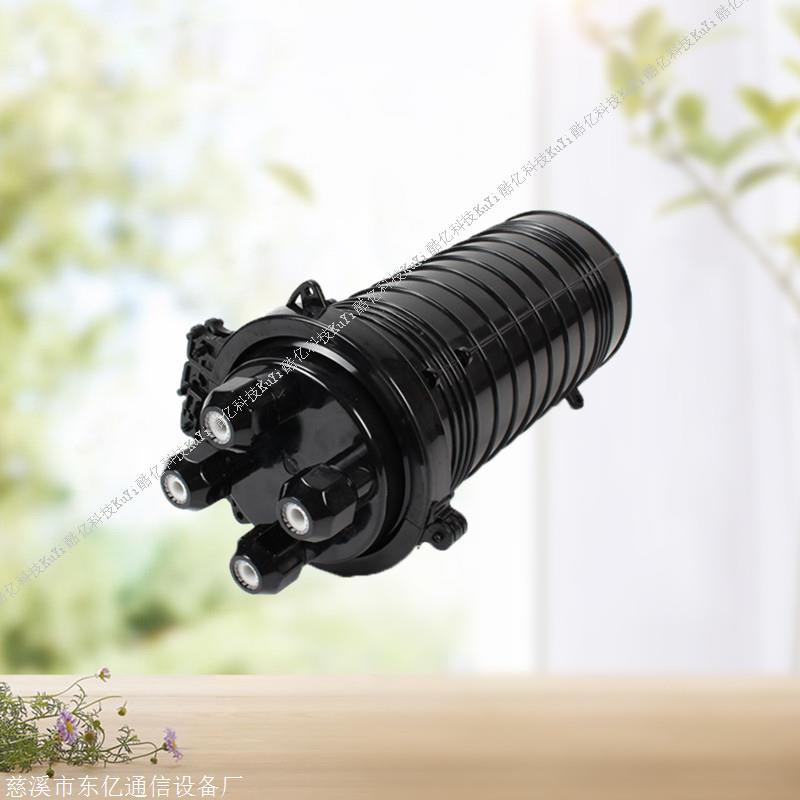

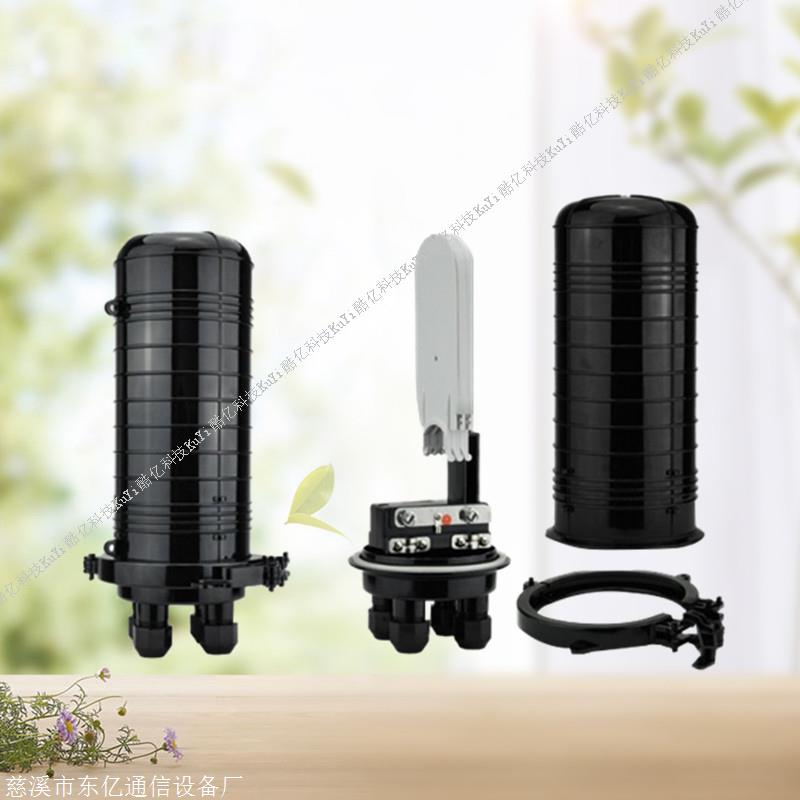

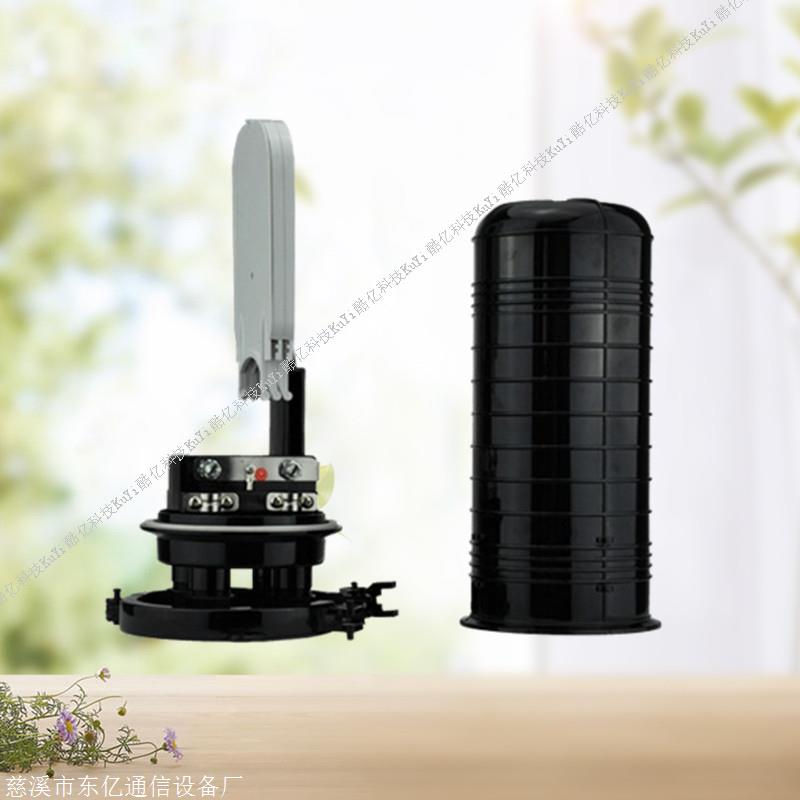

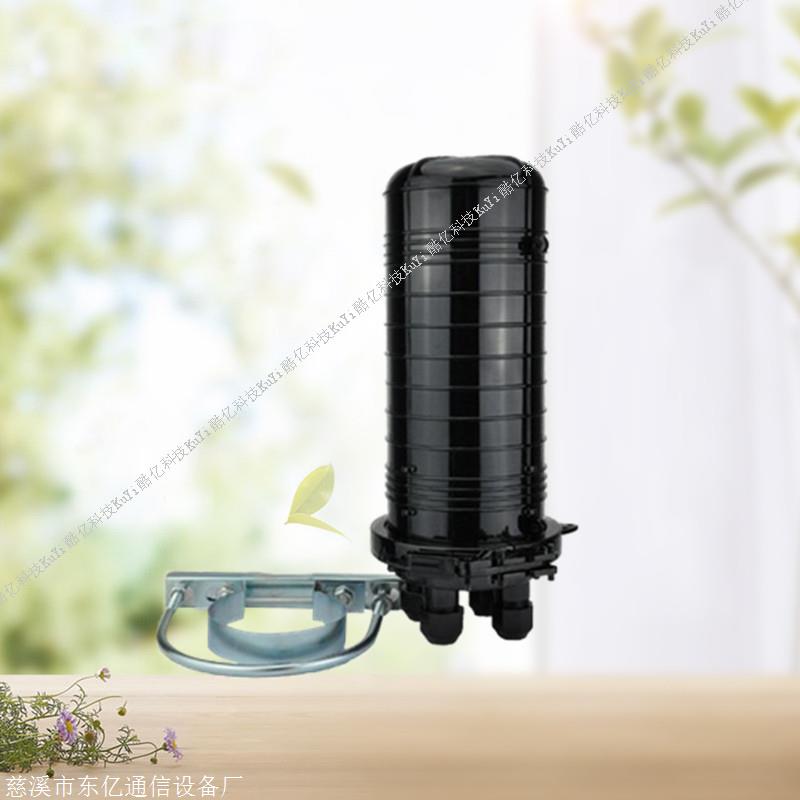

光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。盒体采用进口增强塑料，强度高，耐腐蚀，终端合适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便 。 广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。

产品特性

·产品的盒体采用优质工程塑料。

·产品采用2次压缆技术，确保盒内光纤无附加衰耗。

·产品具有多次复用和扩容功能。

技术特性

·尺寸：高度430mm 内径Φ135mm大外径Φ210mm

·入缆孔颈：Φ20mm

·单盘芯数：12/24

·大熔纤盘：576芯

·大熔纤盘数：6

·拉伸密封性：2000N轴向À­力，不漏气。

·耐电压强度：15KV(DC)。

·拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。

·冲击密封：产品充气后，能承受冲击能量16Nm（牛顿米）的冲击三次，产品无裂痕，不漏气。

·其它各项性能要求均符合YD/T814.1-2004标准要求。

2.5接头盒的固有特性光缆接头盒本身的结构特点也是影响进水的原因。如帽式光缆接头盒用于架空杆路上对防雨水性能特好。2.6接头的安装位置光缆接头盒安装位置是进水的又一原因。如管道光缆接头盒安装位置在常年水位以下,使光缆接头盒常年浸泡在水中而容易进水。研究了一种改进型光缆接续装置对冗余光缆的收容方法，该接续装置克服了传统冗余光缆布放不整洁，标示不清晰的缺点，增加接续装置承重力，缩短了故障检修时间，为冗余光缆的规范化布放奠定了技术基础9关键词：接头盒，冗余光缆；故障检修中图分类253文献标识码：A文章编1673．n．0202．02该光缆接续装置一方面充分减小了余缆以及接续装置占0引而用的空间，使用前后无需繁琐的组装。
